匯川旋切控制系統方案

【概要描述】匯川旋切控制系統方案
在包裝印刷的多個工序中，切割是最重要的工序之一。其中旋切機構具有生產效率高、裁切精度高、傳動軸少等優點，廣泛用于枕式包裝機、瓦楞橫切機等設備，常常應用于食品、藥品等包裝

旋切功能
旋切的應用場景中，牽引軸（A）沿一個方向連續輸送物料，以物料長度為凸輪周期，旋切軸（B）跟隨牽引軸周期旋轉。每個周期內，旋切軸從最高點開始調整角速度，在進入同步區間后使得切線速度與物料同步，并完成裁切動作，離開同步區間后再次調整角速度回到最高點。

如何實現旋切軸的運動控制呢？

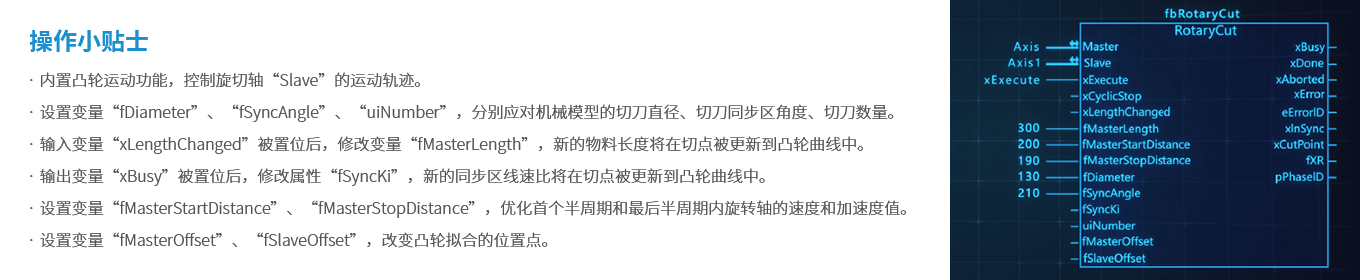

匯川技術通過深挖用戶需求，開發了大量經過驗證的應用功能塊軟件包，連續物料加工庫（TechHCMaterialShear）是其重要的一員。它集成了旋切、追剪、間歇式等機構的控制方案，用戶只需設置簡單的工藝參數，就可輕松實現旋切工藝。

匯川旋切功能塊在連續物料裁切的應用

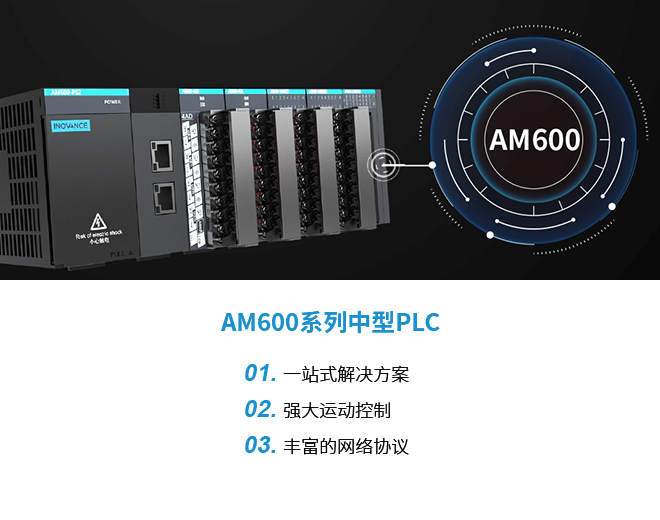

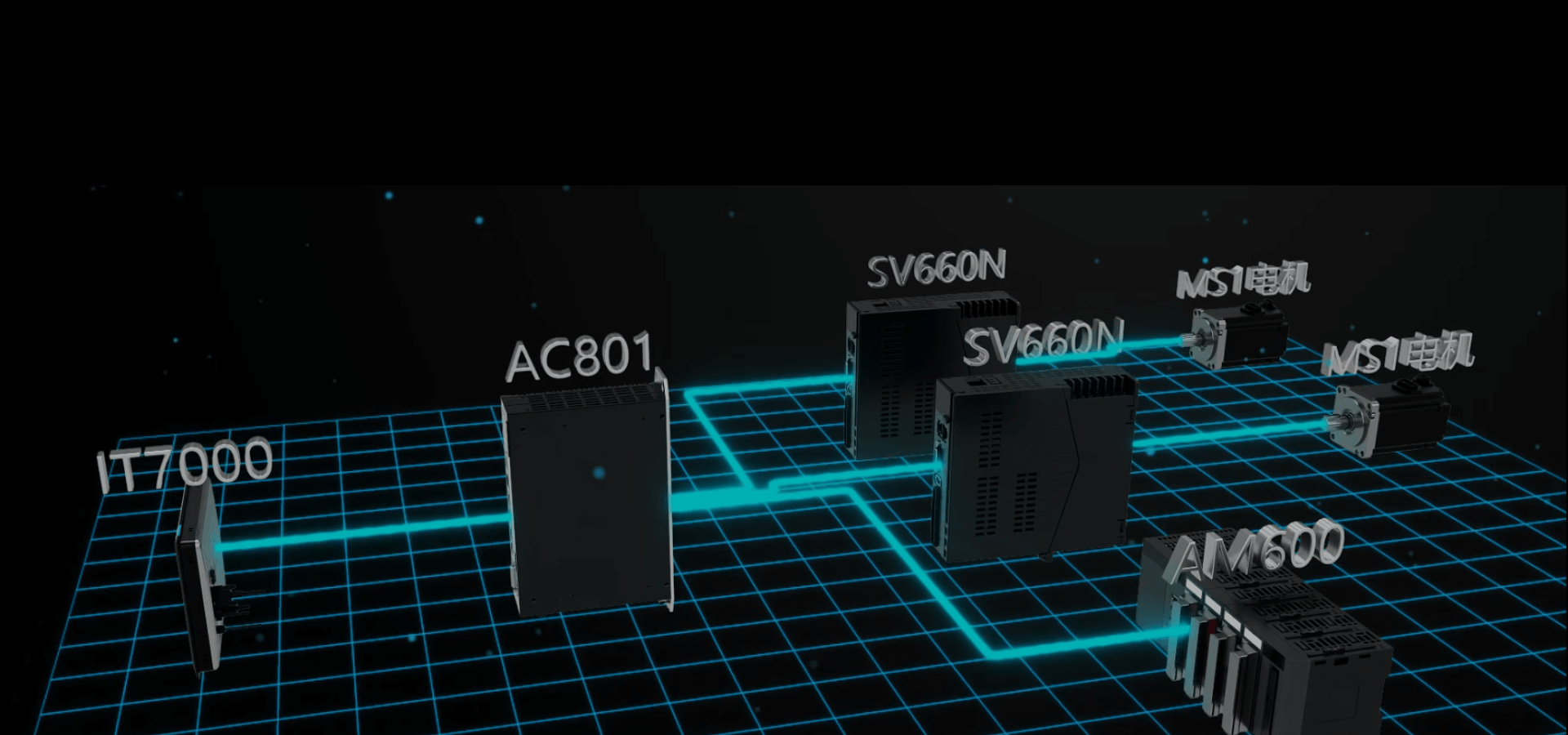

采用匯川技術智能機械控制器AC800系列+伺服系統SV660N+伺服電機MS1+IT7000觸摸屏的整體解決方案，可以顯著提高用戶效益。目前，旋切功能塊已集成于匯川AC、AM系列PLC。

方案靈魂

同時，MS1電機，可以確保獲得最佳的傳動控制性能，以及最小的功耗；

IT7000人機界面,可以實時顯示控制系統的運行狀態，讓一切盡在掌控。

?

客戶效益

分類：應用案例
作者：東歷機電
來源：匯川技術
發布時間：2022-03-30 11:01
訪問量：

詳情

匯川旋切控制系統方案

在包裝印刷的多個工序中，切割是最重要的工序之一。其中旋切機構具有生產效率高、裁切精度高、傳動軸少等優點，廣泛用于枕式包裝機、瓦楞橫切機等設備，常常應用于食品、藥品等包裝

旋切功能

旋切的應用場景中，牽引軸（A）沿一個方向連續輸送物料，以物料長度為凸輪周期，旋切軸（B）跟隨牽引軸周期旋轉。每個周期內，旋切軸從最高點開始調整角速度，在進入同步區間后使得切線速度與物料同步，并完成裁切動作，離開同步區間后再次調整角速度回到最高點。

如何實現旋切軸的運動控制呢？

匯川技術通過深挖用戶需求，開發了大量經過驗證的應用功能塊軟件包，連續物料加工庫（TechHCMaterialShear）是其重要的一員。它集成了旋切、追剪、間歇式等機構的控制方案，用戶只需設置簡單的工藝參數，就可輕松實現旋切工藝。
